Udforske forskellene mellem fysisk hærdning og kemisk styrkelse af glas

Udforskning af forskellene mellem fysisk hærdning og kemisk styrkelse af glas

Introduktion:

Glas er blevet en integreret del af vores liv og finder anvendelse inden for forskellige domæner såsom elektronik, møbler, byggeri og transport. Da glas gennemgår dyb behandling for at producere produkter som AG-glas, AR-glas og dekorativt glas, opstår kravet om øget styrke og sikkerhed. Det er her hærdet glas, især AG-glas, kommer ind i billedet, hvilket giver forbedret beskyttelse, når det integreres i færdige enheder.

Lad os dykke ned i forskellene mellem fysisk hærdning (benævnt "PT") og kemisk forstærkning (benævnt "CS") af AG-glas for at få en bedre forståelse:

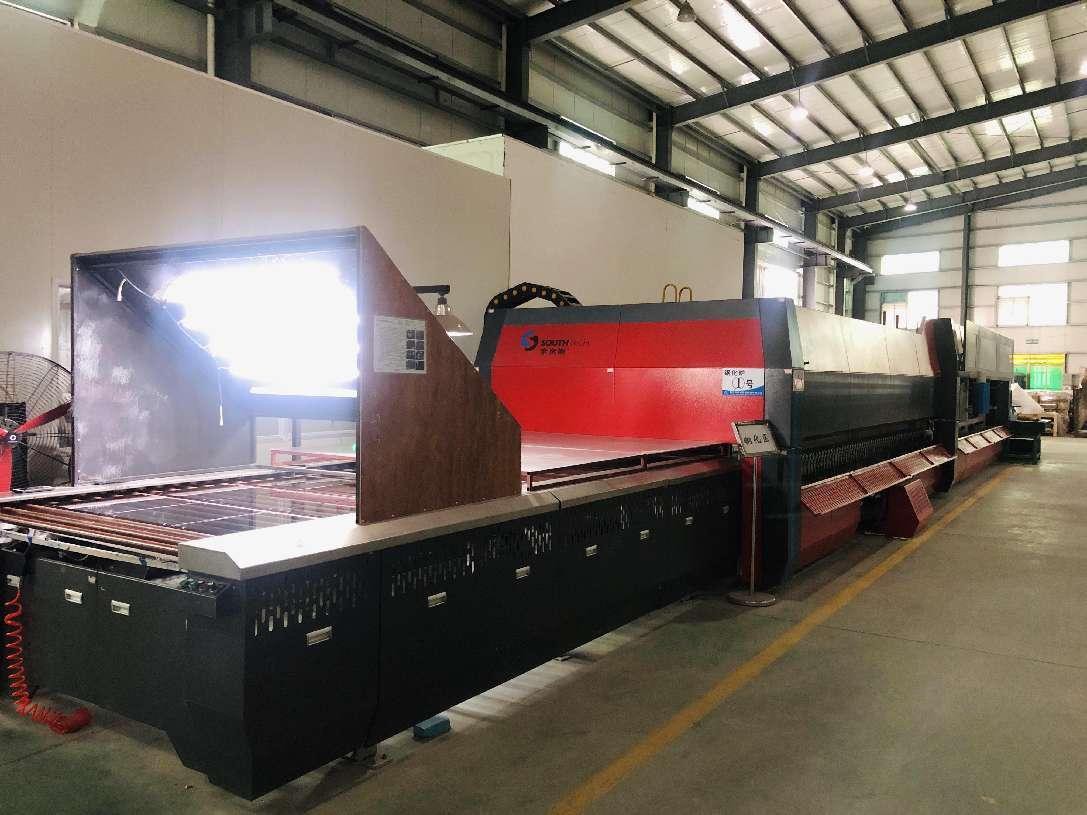

Fysisk temperering: Styrke gennem kontrolleret afkøling

PT involverer at ændre glasets fysiske egenskaber og adfærd uden at ændre dets elementære sammensætning. Ved hurtig afkøling af glasset fra høje temperaturer undergår overfladen hurtig sammentrækning, hvilket skaber trykspænding. I mellemtiden afkøles kernen med en langsommere hastighed, hvilket resulterer i trækspænding. Denne kombination giver højere samlet styrke i glasset. Kølingsintensiteten påvirker glassets styrke direkte, med højere afkølingshastigheder, hvilket resulterer i større styrke.

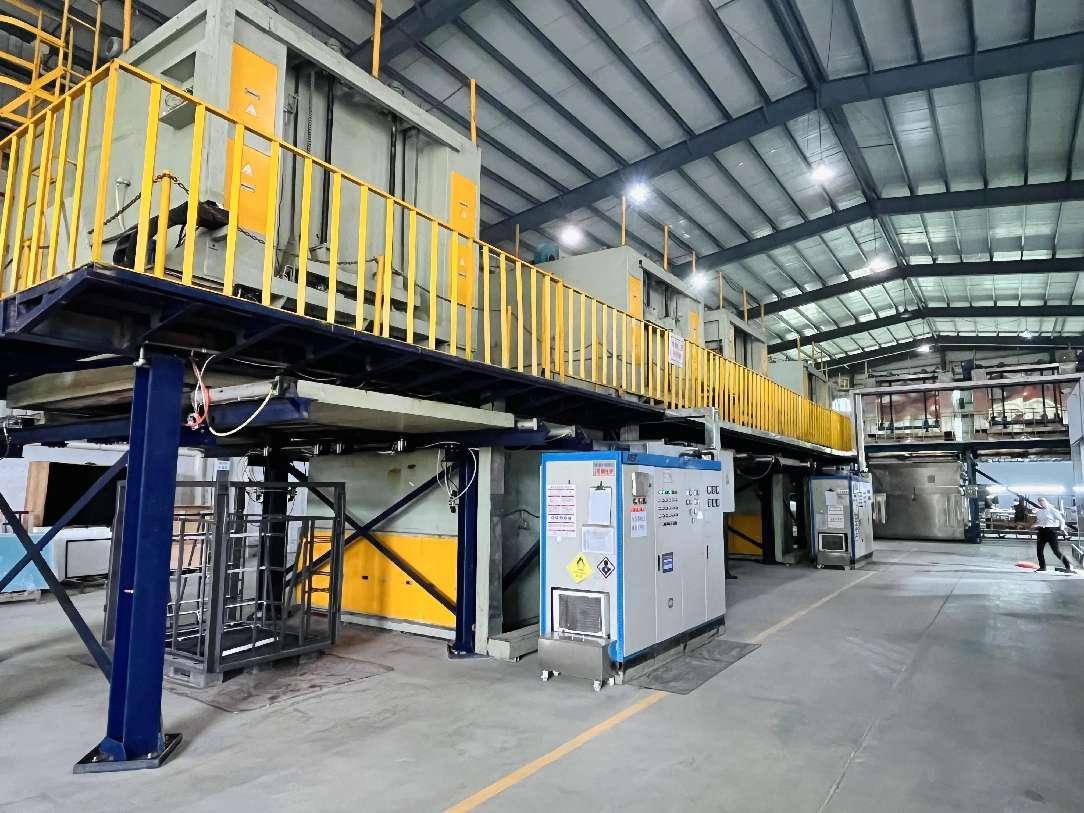

Kemisk styrkelse: Modificerende sammensætning for modstandsdygtighed

CS ændrer på den anden side glassets grundstofsammensætning. Det udnytter en lavtemperatur-ionbytningsproces, hvor mindre ioner i glasoverfladen erstattes af større ioner fra en opløsning. For eksempel kan lithiumioner i glasset udskiftes med kalium- eller natriumioner fra opløsningen. Denne ionbytning skaber trykspænding på glasoverfladen, proportional med antallet af udvekslede ioner og dybden af ​​overfladelaget. CS er særligt effektivt til at forbedre styrken af ​​tyndt glas, herunder buet eller formet glas.

Behandlingsparametre:

Fysisk temperering:

Behandlingstemperatur: Udføres typisk ved temperaturer mellem 600 grader og 700 grader (tæt på glassets blødgøringspunkt).

Forarbejdningsprincip: Hurtig afkøling, der fører til trykspænding i glassets indre.

Kemisk styrkelse:

Behandlingstemperatur: Udføres ved temperaturer fra 400 grader til 450 grader.

Behandlingsprincip: Ionbytning af mindre ioner i glasoverfladen med større ioner fra en opløsning, efterfulgt af afkøling for at inducere trykspænding.

Behandlingstykkelse:

Fysisk hærdning: Velegnet til glastykkelser fra 3 mm til 35 mm. Husholdningsudstyr fokuserer ofte på hærdning af glas med tykkelser omkring 3 mm og derover.

Kemisk forstærkning: Effektiv til glastykkelser fra 0.15 mm til 50 mm, hvilket gør det særligt velegnet til at forstærke glas med en tykkelse på 5 mm eller mindre. Det viser sig at være en værdifuld metode til at styrke uregelmæssigt formet tyndt glas, især dem under 3 mm.

Fordele:

Fysisk temperering Omkostningseffektiv: PT er en mere omkostningseffektiv metode, hvilket gør den velegnet til produktion i stor skala.

Høj mekanisk styrke: PT resulterer i glas med fremragende mekanisk styrke, termisk stødmodstand (i stand til at modstå temperaturer op til 287,78 grader) og høj termisk gradientmodstand (kan tåle ændringer op til 204,44 grader).

Sikkerhedsforbedring: Vindkølet hærdet glas forstærker ikke kun den mekaniske styrke, men splintres også i små fragmenter ved brud, hvilket reducerer risikoen for skader.

Kemisk styrkelse:

Høj styrke og ensartet spændingsfordeling: CS producerer glas med væsentlig højere styrke end almindeligt glas (5-10 gange stærkere), øget bøjningsstyrke (3-5 gange stærkere) og forbedret slagfasthed (5-10 gange mere modstandsdygtig). CS giver øget styrke og sikkerhed sammenlignet med PT for glas af samme tykkelse.

Overlegen stabilitet og formbarhed: CS sikrer ensartet spændingsfordeling, stabilitet og dimensionel integritet. Den bevarer sin form uden deformation eller forvrængning og fremkalder ikke optiske forvrængninger. Det kan anvendes på glasprodukter af forskellige komplekse former, herunder buede, cylindriske, indrammede og flade designs.

Modstandsdygtighed over for termisk stress: CS-behandlet glas udviser 2-3 gange større modstand mod hurtige temperaturændringer og modstår temperaturforskelle på over 150 grader uden at splintre eller selveksplosionere.

Velegnet til tyndt glas: CS er yderst effektivt til at forstærke glas med tykkelser fra {{0}},2 mm til 5,0 mm. Det giver fremragende resultater uden at forårsage bøjning eller vridning.

Ulemper:

Fysisk temperering:

Risiko for selveksplosion: PT-behandlet glas kan opleve selveksplosion under forarbejdning, opbevaring, transport, installation eller brug. Tidspunktet for selveksplosion er uforudsigeligt og forekommer alt fra 1 til 5 år efter behandlingen. Synlige defekter i glasset, såsom sten, partikler, bobler, urenheder, hakker, ridser eller kantfejl, samt svovl-nikkel (NIS) urenheder og heterogene partikelindeslutninger, kan udløse selveksplosion.

Kemisk styrkelse:

Højere omkostninger: CS er dyrere end PT, med omkostninger flere gange højere.

Ansøgninger:

Fysisk temperering:

Udbredt i applikationer, der kræver høj mekanisk styrke og sikkerhed, såsom gardinvægge, facadevinduer, indvendige skillevægge, møbler, husholdningsapparater og skillevægge placeret i nærheden af ​​intense varmekilder eller udsat for hurtige temperaturændringer.

Kemisk styrkelse:

Primært anvendt i elektroniske displayprodukter som skærme, fjernsyn, tablets og smartphones som beskyttende skærmpaneler. Det giver fremragende modstandsdygtighed over for skader og stød.

Konklusion:

Både fysisk hærdning og kemiske forstærkningsteknikker spiller en væsentlig rolle i at forbedre styrken og sikkerheden af ​​AG-glas. Fysisk hærdning giver omkostningseffektive muligheder med brede anvendelser, mens kemisk forstærkning giver overlegen styrke, ensartet spændingsfordeling og fremragende formbarhed, hvilket gør det til et ideelt valg til tynde glas og elektroniske skærme. Forståelse af skellene mellem disse to metoder giver mulighed for informerede beslutninger ved valg af den bedst egnede tilgang baseret på specifikke krav og produktkarakteristika.
